橋架及電纜作為機電安裝工程的重要部分，施工好壞直接影響工程整體質量，本文基于中建優質工程現場示例，分享17個施工工藝要點，以供大家參考借鑒。

　　一、線槽橋架安裝工藝要點

　　先來看看規范GB50303《建筑電氣工程施工質量驗收規范》強條的要求：

　　11.1.1 金屬梯架、托盤或槽盒本體之間的連接應牢固可靠，與保護導體的連接應符合下列規定：

　　1.
梯架、托盤和槽盒全長不大于30m時，不應少于2處與保護導體可靠連接;全長大于30m時，應每隔20m~30m應增加一個連接點，起始端和終點端均應可靠接地。

　　2. 非鍍鋅梯架、托盤和槽盒本體之間連接板的兩端應跨接保護聯結導體，保護聯結導體的截面積應符合設計要求。

　　3. 鍍鋅梯架、托盤和槽盒本體之間不跨接保護聯結導體時，連接板每端不應少于2個有防松螺帽或防松墊圈的連接固定螺栓。

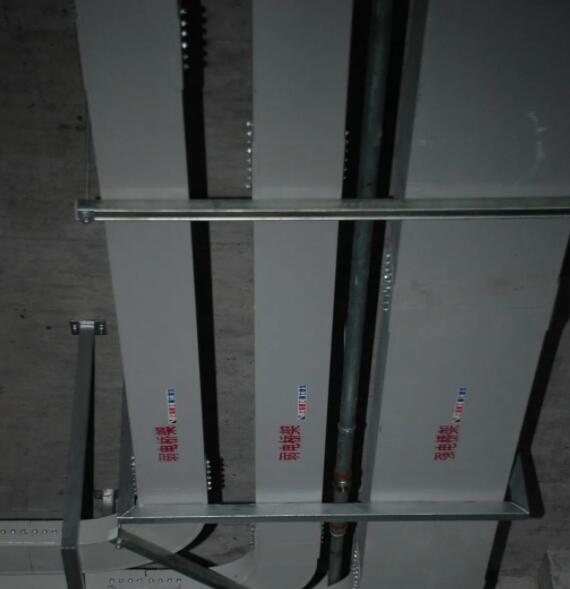

　　1 平直線段橋架吊架間距1.5m~2m，如果采用吊桿支架，吊桿直徑不應小于8mm，且需在過梁處應設置固定支架。

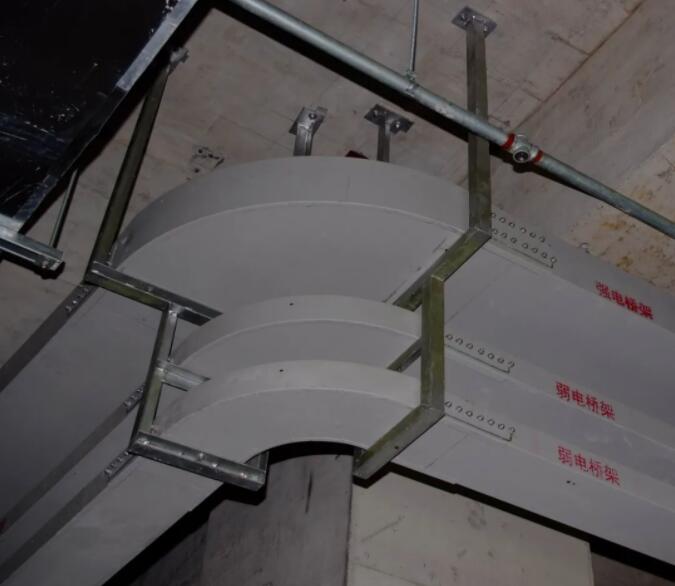

　　2 轉彎處兩邊各設一組吊架，且兩組吊架對稱布置，間距不大于1.5米，否則轉彎中間位置增設一組吊架。

　　3
轉彎處兩邊各設一組吊架，且兩組吊架對稱布置，間距不大于1.5米，否則轉彎中間位置增設一組吊架;頂層橋架距樓板距離不小于150mm，上下層橋架間距不小于150mm。

　　4 橋架、線槽按砼特殊角度準確放樣、加工、安裝。

　　5 直線段鋼制電纜橋架長度超過30米、鋁合金或者玻璃鋼制電纜橋架長度超過15米設有伸縮節;電纜橋架跨越建筑物變形縫處設置補償裝置。

　　6 金屬電纜橋架及其支架全長應不少于2處于接地干線相連接;橋架首位兩端需與配電柜外殼或地線排可靠連接。

　　7
非鍍鋅電纜橋架間連接板的兩端跨接銅芯接地線，跨接地線一定要注意線槽橋架專用接地孔上，地線的最小允許截面積不小于4mm2;連接前剔除接地螺栓下方的絕緣層;鍍鋅橋架間連接板的兩端不跨接接地線，但連接板兩端不少于2個有防松螺帽或防松墊圈的連接固定螺栓。

　　8 與土建配合，橋架穿越墻體、樓板等部位預先留孔。

　　9 線槽、橋架底板應與支吊架橫擔用金屬螺栓固定(≤200mm，用一個螺栓固定;>200mm，距邊1/4處兩個螺栓固定)。

　　10 橋架穿越墻體及樓板，應用不燃材料封堵;穿越防火分區橋架內必須做防火封堵。

　　11 室外安裝橋架安裝高度不能低于積雪、積水高度，同時考慮選用防水型蓋板，進出室外橋架、線槽，室內須高于室外，防止雨水流入室內。

　　二、電纜橋架內敷設工藝要點

　　先來看看規范GB50303《建筑電氣工程施工質量驗收規范》強條的要求：

　　13.1.2 電纜敷設不得存在絞擰、鎧裝壓扁、護層斷裂和表面嚴重劃傷等缺陷。

　　13.2.2 電纜敷設應符合下列規定：

　　1. 電纜敷設排列應順直、整齊，并宜少交叉。

　　2. 電纜轉彎處的最小彎曲半徑應符合表11.1.2的規定。

　　3. 在電纜溝或電氣豎井內垂直敷設或大于45°傾斜敷設的電纜應在每個支架上固定。

　　4. 在梯架、托盤或槽盒內大于45°傾斜敷設的電纜每隔2m固定，水平敷設的電纜，首尾兩端、轉彎兩側及每隔5m~10m處應設固定點。

　　8. 電纜出入電纜溝、電氣豎井、建筑物，配電(控制)柜、臺、箱處以及管子管口處等部位應采取防火或密封措施。

　　13.2.4 電纜的首端、末端和分支處應設標志牌，直埋電纜應設標示樁。

　　12 電纜敷設前做絕緣遙測，低壓采用1KV絕緣搖表遙測線間及對地絕緣電阻值不低于10MΩ，并做好記錄。

　　13 電纜沿橋架或者托盤敷設時，應將電纜單層敷設，排列整齊。不得有交叉，拐彎處應以最大截面積電纜允許彎曲半徑為準。

　　14 電纜敷設排列整齊，水平敷設的電纜，首尾兩端、轉彎兩側及每隔5~10米處設固定點。

　　15 敷設于垂直橋架內的電纜，每敷設一根應固定一根，固定點間距不大于如下數值：全塑型電纜和控制電纜固定點間距不大于1米，
其他電力電纜不大于1.5米。

　　16 電纜總截面積與托盤和梯架橫斷面面積之比，電力電纜不應大于40%，控制電纜不應大于50%。

　　17 沿電纜橋架敷設的電纜在其兩端、拐彎處、交叉處應掛電纜標志牌，標志牌上應注明電纜編號、規格、電壓等級及起始位置。
